三模三冲多工位冷镦机的设计与工艺

发布日期:[2020-07-28]     点击率:

三工位冷镦机的设计目标是加工常规∕低强度产品。随着高强度产品的普遍应用和异形产品的大量涌现,三工位机越来越暴露其功能缺陷。高强度产品行之有效的工艺是二次缩径(大料小变形)工艺,异形产品则要求多次镦击。三工位机难以实施这些工艺,因而逐渐被淘汰,取而代之的是四、五工位机。建议选购多工位机时,如果条件许可,最好选用四、五工位机,至少要四工位的。实践证明,即使生产常规产品,四工位冷镦机比三工位机更合理、更经济。表面看来,四工位模具数量多,其实四工位工艺的模具结构更合理,寿命更长,更易于管理,也就更节约。举个例说,对于切边型六角头螺栓。

三工位冷镦工艺是:初冲;精冲兼缩径;切边,其中第二工位精冲下模是组合模,内中包含一个与模套紧配的(圆柱面配合或圆锥面配合)、轴向位置固定的缩径模芯,只适应一个产品长度;要适应该机功能范围内的所有产品长度,必须常备多套模具。

四工位工艺则是:初冲;精冲;缩径;切边,其中第二工位精冲下模不包含缩径模芯,结构大为简化,而第三工位缩径模虽然也是组合模,但缩径模芯与模套动配合,可以随意调整轴向位置,因而可以适应该机功能范围内的所有产品长度。对比之下,四工位工艺模具储量较少、费用较低,管理更方便。对于切边型六角头螺栓固然如此,对于其它类型产品,多一个工位将为工艺设计、模具设计提供更多、更方便、也就更合理的选择。

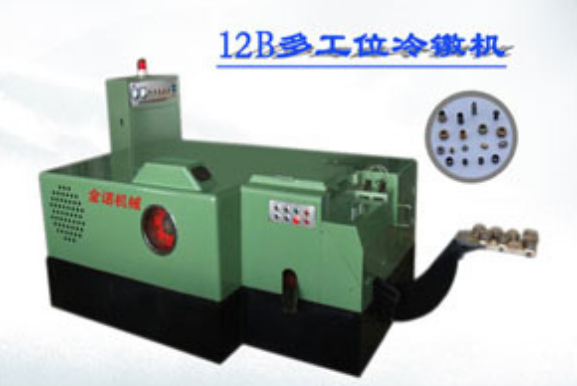

多工位螺栓冷镦机


在市场经济不断发展的今天,产品质量的不断提升是市场竞争成败的关键因素之一。轴承行业也同样如此,WTO的加入、国际贸易的发展给我们带来了越来越大的压力。而轴承滚子的生产又是一个比较复杂的过程,要由多个工序、多个环节的加工才能成形为成品滚子。


在滚子的成形工艺过程中,影响其质量的因素很多,例如在冷镦机上冲压出的滚子毛坯,就经常出现劣质品和废品。针对一系列问题,加工者也不断探索新的途径,力求用最经济的手段生产出最优质的滚子。例如,我们在冷镦机上成形轴承滚子时,除压欠、叠伤、麻点和变形外,还有冲压成形当时滚子合格,但一段时间后滚子又发生曲线的弹性回复。分析原因发现:原材料在处理时不一定全部达到理想的标准,为此需要一套装置来做更严格的校直,以求得最佳的原材料直线度来确保滚子成形的质量。



1.工艺分析:在轴承滚子的生产中,产生的质量问题较多。在冲压成形滚子的工艺过程中,经常产生压欠和压形后滚子出现变形的情况。

(1)压欠 如图1所示,滚子的粗细和长短区别较大,形状的差异也将影响滚子成形后的质量。原材料的弯曲严重阻碍了带料轮的推动作用,造成送料效果的差异,致使压欠出现。

(2) 压形后滚子出现变形 当出现滚子冲压后形状较好,存在一段时间后又出现如图2所示的弯曲现象,我们最初采用单向校直装置来解决。但经过一段使用后上述问题还是出现,经过反复研究后发现:如图3所示的单向弯曲的材料可以得到改制,而对图4所示的双向弯曲的坯料就很难得到改制,即多向弯曲严重影响滚子的冲压成形质量。于是,我们采用双向校直装置来校直双向弯曲的坯料,即在单向校直装置的基础上做一些适当的调整,使之成为适合于大设备使用的装置,即试制双向校直装置。

2.单向校直装置的原理

该装置置于滚子冷镦机带料轮之前,用于在冷镦机带料轮校直之前稳定坯料和校直。因为带料轮的校直未必能达到理想效果,所以该装置能有效地改变不足。

其原理:根据材料的具体情况和变曲程度来调节手轮,使其动板带动D4、D5轮前后移动。当然,在能达到目的的情况下,不必将轮调得紧靠,以免起反作用,导致坯料无法移动而使送料长度不够而造成压欠,只要适度即可。该装置在Z31-13滚子自动冷镦机上使用效果最佳,因为小设备加工滚子料径较小,能遏制料弯及压形后弯曲的反弹,现在仍服务于生产之中。

3.双向校直装置的产生及其原理

大家知道,采用Z31-25自动冷镦机加工的滚子,较之Z31-13自动冷镦机加工的滚子料径要粗很多,单向校直装置对图3所示的单向弯曲的原材料效果尚可,但对原材料的多向弯曲难以校直。为了有效地达到校直目的,我们尝试采取双向校直装置来改变现状,于是设计了一套如图6所示的双向校直装置,其原理是在单向校直装置的基础上又加了一套单向校直装置,使其互成90°校直状态,各自调节平均,但理想效果与实际相差较大,校直效果的改变和趋好将导致送料困难,长度不够造成压欠是必然的。为克服不足,我们将每个校直轮上加204轴承,以利于校直轮的旋转,支承长度的加长也会造成基准轴线呈弯曲现象,所以在结构处理上使用加强筋来提高整体结构的抗弯强度,同时减轻了总体重量。设计制作后重新进行试验使用,效果十分明显。

4.双向校直装置的使用效果:我们选择在冷镦机上进行试验,经调查分析,同行业中在带料轮前增加一套双向校直装置,能有效地改善滚子原材料弯曲状态,国内外同类设备工装也采用类似的装置。
